Examen octubre

T6 D1; T5Ø10 T11Ø4 M6 G90 G7 G17 G71 G94 F450 S2380 M3 ;(GOTO N200) G0 G43 Z50 G1 G40 X-70 Y-35 G0 Z0 N10 G1 G91 Z-0.5 F150 N15 G1 G41  G90 G37 R10.1 X-45 Y-35; ENTRADA TANG Y-25; SUBIDA RECTA G91 G36 R6 X21.65 Y12.5; PRIMER REDONDEO X-15 Y25.98; SUBIDA DIAGONAL G90 Y30 G1 G39 R13.30493 Y45; SUBIDA CON CHAFLAN G1 X-25 G3 G36 R2 X5 Y45 I15 J20; CURVA ANTIHORARIO CON REDONDEO N20 G91 G3 X10 Y-10 I5 J-5;SERPENTINA N30 G2 X10 Y-10 I5 J-5 (RPT N20,N30)N1 G90 G1 X40 Y0; DIAGONALILLA G3 X40 Y-20 I10 J-10;CURVA ANTIHORA G3 G36 R7 X35 Y-45 I10 J-15; CURVA ANTIHORA CON CHAFLAN G01 X-25;RECTA INFERIOR G01X-45 Y-40; DIAGONAL FINAL G38 R10.1 X-45 Y-35; SALIDA TANG N40 G1 G40 X-70 Y-35 (RPT N10,N40)N5 ;CAVETEIRO N200 G0 G43 Z50 G0 G40 X-10 Y-25; P ALEJAMIENTO G0 Z0 N300 G91 G1 Z-0.3 F25 N350 G90 G41 G37 R5.1 X-20 G91 G3 X11.667 Y-9.86013 I10 J0 G1 X29.16667 Y4.93 G3 X0 Y9.86013 I0 J4.93 G1 X-29.16667 Y4.93 G3 G38 R5.1 X-11.667 Y-9.86013 I-1.667 J-9.86 N400 G90 G1 G40 X-10 Y-25; P ALEJAMIENTO (RPT N300,N400)N5 G0 G43 Z50 M0 M5 ; T6 D1; CHAFLAN M6 G90 G7 G17 G71 G94 F400 S1000 M3 ;(GOTO N200) G0 G43 Z50 G1 G40 X-70 Y-35 G0 Z1 G1 Z-1.5 (RPT N15,N40) G0 Z50 G0 G40 X-10 Y-25 G0 Z-1.5 (RPT N350,N400) G0 Z50 M30

Polígono

PARAMETRIZACIÓN DE UN POLÍGONO DE "N" LADOS

(P100=7) ;NÚMERO DE LADOS (P110=50) ;RADIO DEL CIRCULO CIRCUNSCRITO (P120=360/P100) ;360/LADOS (P140=180) ;ANGULO DE PARTIDA T6D1 M6 G7 G17 G71 G94 G96 F100 S1000 M3 G90 G0 G43 Z30 G40 X-100 Y0 G1 Z0 G91 Z-1 G90 (P141=-1);inicio de cuenta G93 I0 J0 ; N0150 G1 RP110 QP140 ;BLOQUE DE MOVIMIENTO ; (P141=P141 + 1) ;incremento de 1 en cada vértice ; (P140=P140 - P120) ;Ángulo siguiente= ANG. ACT- ANG. INTERNO ; ; (IF (P141LTP100) GOTO N150) ;SI NºVERTICES ES MENOR QUE EL Nº DE LADOS SALTA AL BLOQUE DE MOVIMIENTO ; ; ; G40 X-100 Y0 G0 Z30 M30

Parábola

Realizar la parametrización necesaria para generar un movimiento parabólico en el torno 8050
T1D1 M6 (P10=0.015);valor de K (P1=0); Valor x inicial (P2=50)l; valor x final (P3=1); INCREMENTO; ; ; ; G71 G90 G5 G18 ; G95 G97 F0.01 S1000 M3 N90 (P5= P1 * P1);X2 (P6=P10 * P5); KX2 (P7=-P6); -KX2 G1 X P1 Z P7 ; BLOQUE DE MOVIMIENTO (P1=P1+P3); sumador de X con incremento P3 (IF P1 LT P2 GOTO N90) G0 Z15 M30

G27

Ejemplo de parametrización de un espesor con G27, Fagor 8025

En el ejemplo se han parametrizado los factores de corte punto de alejamiento, espesores, demasía de mecanizado entre otros.

N0010 P1=K10 (ESPESOR PIEZA) N15 P30=P1 (Guarda el valor sin descontar) N0020 P2=K2.5 (profundidad por PASADA) N0030 P15=K40 (RADIO A REALIZAR) N0040 P3=K20 (Ø Fresa tórica AC cobalto) N0050 P4=K4 (nº labios) N0060 P5=K65 (Vc m/min) N0070 P6=K0.1 (Az/vuelta) N75 P17=K0.1 (VALOR DEMÁSIA RADIO) N0080 P7=K1000F3P5(1000*Vc) N0090 P8=K3.14F3P3 (pi*Ø) N0100 P9=P7F4P8 (S rpm) N0110 P10=P4F3P6 (z*Az) N0120 P11=P10F3P9 (F) N0130 P12=P3F1P15 (ØFRESA+RADIO PIEZ) N0140 P16=P12F1K8 (PTO ALEJ) N0150 P13=P3F4K2 (Radio hta) N0160 P14=P13F1K1 (Radio ent/salida) N165 P18=P15F1P17 (RADIO+DEMASIA) N167 P19=K2F3P18 (DIAMETRO TEÓRICO) N0170 G50 T1 RP13 L0 IP17 K0 (TOR1=20) N0180 T1.1 (llamada hta) N0190 M6 N0200 G7 G17 G71 G94 G96 N0210 FP11 SP9 M3 N0220 G0 G90 G43 Z20 N0230 G40 X-P16 Y0 (Punto ext) N0240 G1 Z0 N0250 G1 G91 Z-P2 (Prof pasada) N0260 G90 G41 G37 RP14 X-P15 Y0 (punto entr) N0270 G2 G38 RP14 X-P15 Y0 IP15 J0 N0280 G1 G40 X-P16 Y0 N0290 P1=P1 F2 P2 (ACTUALIZA EL VALOR P1) N0300 G27 N0250 N0310 G0 Z20 N0320 M0 M5 (medición de diámetro pieza) N330 P20=K80.28 (MEDIDA REAL) N340 P21=P19F2P20 (M TEÓRICA- M REAL) N350 P22 =P21F4K2 (I FACTOR CORR RADIO) N360 G50 T1 RP13 L0 IP22 K0 N380 T1.1 N390 FP11 SP9 M3 N400 G0 G90 G43 Z20 N410 G41 X-P15 Y0 N420 G1 Z1 N430 G2 X-P15 Y0 IP15 J0 Z-P30 K2 N440 G40 G1 X-P16 Y0 N450 G0 Z30 N460 M30

G26

G26 Salto/llamada condicional si = 0

MANUAL FAGOR 8025m

Cuando el control lee un bloque con el código G26, si se cumple la condición = 0 en la última operación con parámetros, salta al bloque indicado mediante N4 o N4.4.2; si no se cumple la condición = 0 no se tiene en cuenta dicho bloque.

 EJEMPLO SI P1=1 ejecuta cuadrado, si P1=2 ejecuta circulo.

N0010 P1=K2 (1 CUADRADO,2 CIRCULO) N0020 M0 N0030 T1.1 N0040 M6 N0050 G7 G17 G71 G94 G96 N0060 F100 S1000 M3 N0070 G90 G0 G43 Z30 N0080 G40 X-130 Y0 N0090 G1 Z0 N0100 P14=P1 F2 K1 N0110 G26 N0150 (SALTO CONDICIONAL SI LA IGUALDAD ANTERIOR ES IGUAL A CERO SALTA) N0120 P15=P1 F2 K2 N0130 G26 N0260 N0140 M30 N0150 G91 G1 Z-1(CUADRADO EJECUTANDOSE) N0160 G90 G41 G1 G37 R10 X-40 Y0 F50  N0170 Y40 F100 N0180 X40 N0190 Y-40 N0200 X-40 N0210 G38 R10 Y0 N0220 G40 X-130 Y0 N0230 G25 N0150.0220.4 N0240 G0 Z30 N0250 M30 N0260 G1 G91 Z-1 N0270 G90 G41 G37 R10 X-40 Y0 (CIRCULO EJECUTANDOSE) N0280 G2 G38 R10 X-40 Y0 I40 J0 N0290 G40 G1 X-130 Y0 N0300 G25 N0260.0290.4 N0310 G0 Z30 N0320 M30

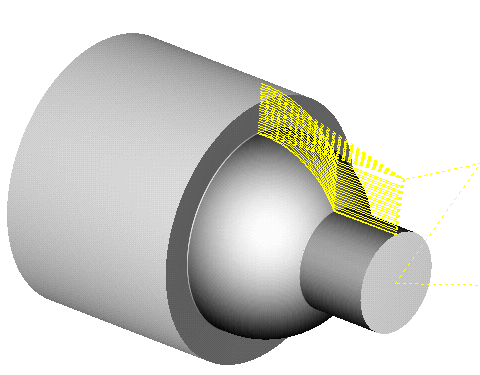

Pomo Parametrizado

Esta es la pieza que se ha desarrollado en clase. Queda al alumno realizar su propia visión de este tirador y generar la programación a 8050. Programación CNC 8025. Dadas las dimensiones D, d y L obtener la programación del tirador:
001 N0010 P20=K38 (DIAMETRO MAYOR) N0020 P24=K19 (diametro menor) N0030 P26=K50 (LONGITUD DE POMO) N0040 P21=P20 F4 K2(Radio Mayor) N0050 P22=F16 P21(F16 cambia el signo. Ahora negativo para las z) N0060 P23=K40 (DIAM. BRUTO) N0065 P100=P23F1K1(Alej en x=diam brut+1) N0070 P25=P24 F4 K2 (radio menor) N0080 P27= P21 F3 P21(R2) N0090 P28= P25 F3 P25(r2) N0100 P29=P27 F2 P28(I2 = R2-r2) N0110 P30=F5 P29(I=(R2-r2) proyec sobre z del radio en el 1er parte a  mec) N0120 P31=P26 F2 P21(L- R. Mayor= long. 1er tramo a mec) N0130 P32=P31 F2 P30(Long. recta del pomo) N0140 P33=F16 P32 (cambio signo para obt z negativa) N0150 P34=P32 F1 P30(long recta pomo+I = Long total - Radio Mayor=P31, este P34 sobra, puedes poner P31) N0160 P35=F16 P34(cambiar el signo para neg.= cota z del centro del arco curvo a partir del tramo recto del pomo) N0170 T3.3 N0180 M6 N0190 G90 G0 G7 G95 G96 F0.2 S125 M3 N0200 G0 X60 Z20 N0210 XP100 Z2 N0220 (G25 N0310 (SALTO CARA ESF. PONER/QUITAR APERTURA PARENT ANTES G25) N0230 G66 P0=P24 P1=K0 P4=K10.5 P5=K0.5 P7=K0.2 P8=K0.1 P9=K0.5 P12=K4 P13=K0250 P14=K0270 N0240 M30 N0250 G1 Z P33 N0260 G93 I0 K P35 N0270 G3 A91 N0300 M30
N0310 G84 P0=K0 P1=K0 P2=P20 P3=P22 P5=K0.5 P7=K0.2 P8=K0.2 P9=K0.5 P18=K0 P19=P22 N0320 G0 X40 Z30 N0330 M30
